雙列圓錐滾子軸承

雙列圓錐滾子軸承由兩列圓錐滾子并排鏡像對稱排列組成。根據配置的不同，它們共用一個內圈或外圈，并利用隔圈來調整軸向游隙或預緊。除承受徑向力外，還可以承受雙向軸向力，適用于中高轉速場合。雙列圓錐滾子軸承可分離，以便單個軸承套圈可以分開組裝。

尺寸和公差

UKK提供標準公差（PN）的雙列圓錐滾子軸承，符合DIN 620-2標準（滾動軸承公差）和ISO 492標準（徑向軸承-尺寸和公差）。若與上述公差標準不相符，需在訂購時說明所有其他公差等級或特殊公差。

雙列圓錐滾子軸承的基本尺寸未根據DIN標準或ISO標準進行標準化處理。

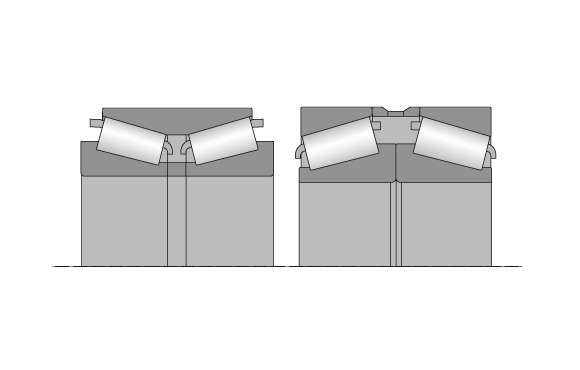

TDI型和TDO型雙列圓錐滾子軸承

雙列圓錐滾子軸承是可分離不能自保持的軸承。除承受徑向力外，由于軸承鏡像對稱布置，還可以承受雙向高軸向力。

對于配對的軸承組根據接觸壓力曲線不同可分為O型布置、X型布置和串聯布置。X型布置（TDI型）的軸承不適于承受傾覆力矩，O型布置（TDO型）的軸承組剛性很強，僅適用于承受很小的傾覆力矩。

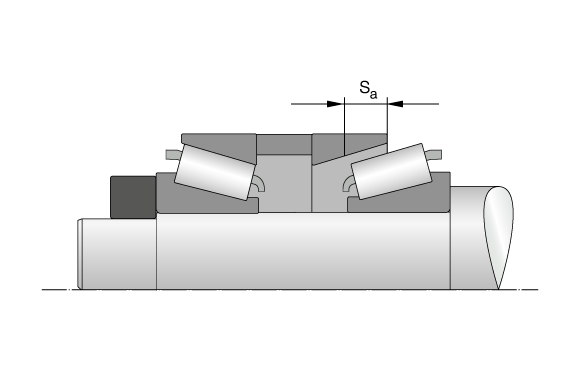

軸承的軸向游隙是定制化的，由工廠利用隔圈來調整。

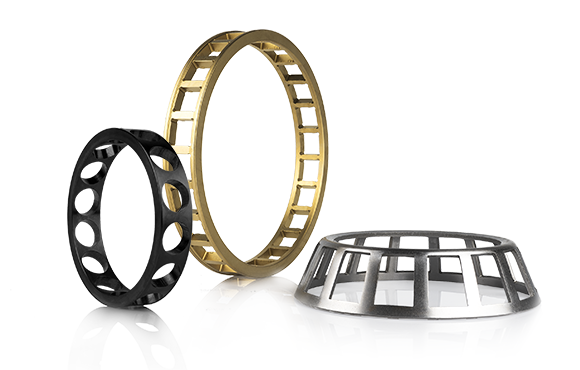

UKK雙列圓錐滾子軸承帶滾動體引導的窗式實體黃銅保持架（后綴：MP）?？砂葱杼峁┢渌３旨茉O(shè)計，或按具體應用選型，并在軸承上作相應標記。

雙列圓錐滾子軸承不適用于補償不對中。不對中會導致滾動體和滾道之間的邊緣壓力增加，并在軸承中產生額外的應力，以致縮短軸承使用壽命。

極限轉速n_G是實際的機械極限值，它是基于滾動軸承的機械疲勞強度，該疲勞強度取決于軸承的安裝條件和潤滑情況。在未事先咨詢UKK的情況下，即使在最佳運行條件下也不得超過極限轉速。

DIN ISO 15312標準（滾動軸承-熱參考轉速）未給出這類軸承的熱參考轉速n_th。

軸承的允許工作溫度受保持架材質、軸承組件（滾道和滾動體）的尺寸穩定性以及潤滑的限制。根據標準，UKK軸承尺寸穩定溫度可達200°C（S1）。UKK也可以按需提供更高工作溫度的滾動軸承。

承受動載荷軸承的使用壽命公式根據ISO 281 L₁₀=(C/P)^p，當量動載荷(P)要求方向和大小是假定不變的，為了計算當量動載荷，需要計算系數、軸向和徑向載荷比。

圓錐滾子軸承的軸承當量動載荷取決于載荷比Fa/Fr，可以使用下面的公式確定軸承當量動載荷：

對于轉速非常慢的軸承（n x d_m≤4000 mm/min），額定動載荷的計算失去其時效性。靜載安全系數S₀的計算如下：
